F4100 嵌入式扫码模组：自动售货机的支付码与取货码识读方案

自动售货机上用得最频繁的部件，往往不是触摸屏，而是付款码窗口。顾客扫码付款、领券、核销取货，补货员扫货道盘点，都从这扇小窗开始。 F4100 把 800×600 的 CMOS 识读核心装进 65×61.2×37.5 mm 机身，整机 30 g，纸码与屏幕码通吃。

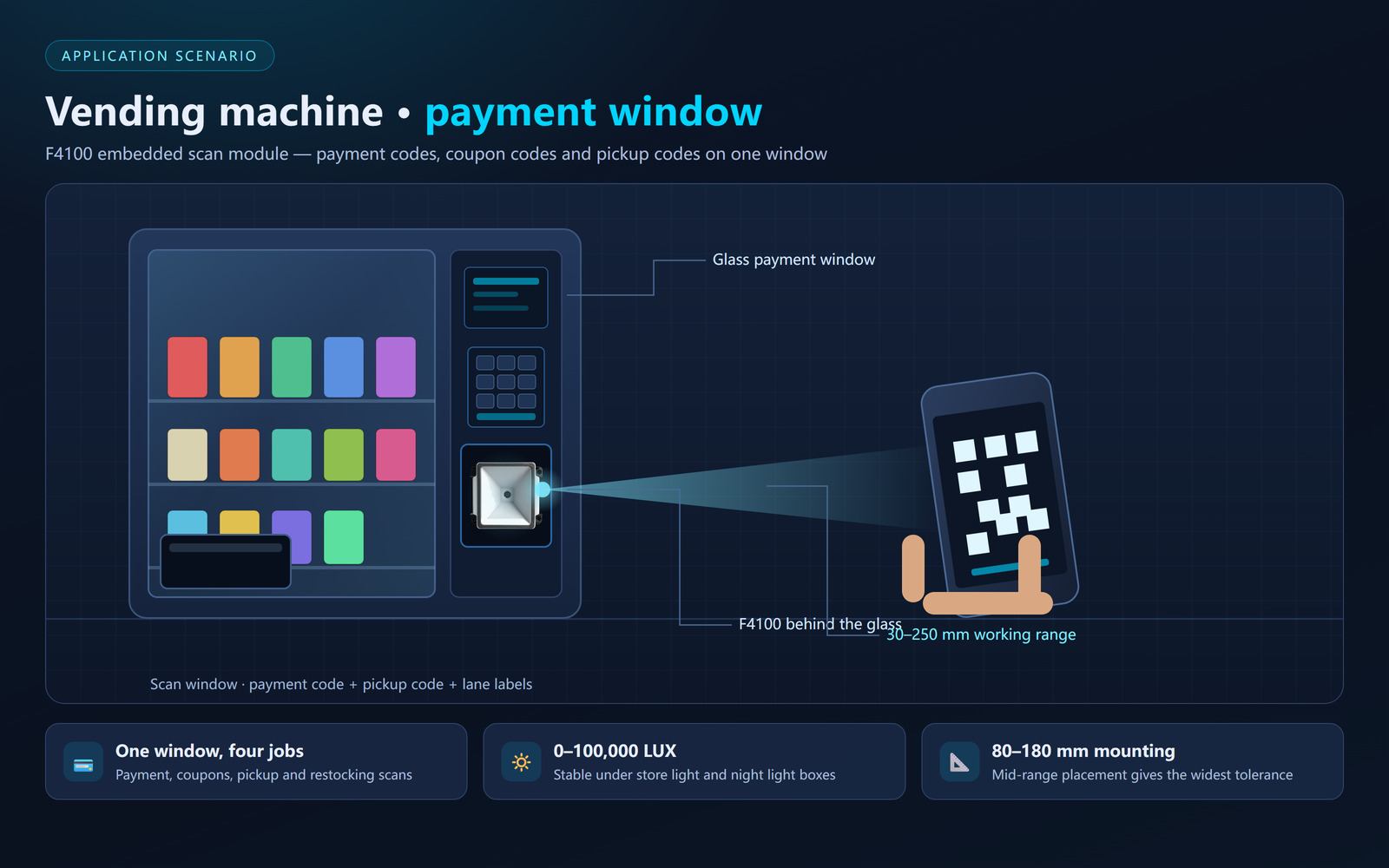

支付窗口：手机屏幕码在玻璃外侧，模组在玻璃内侧，景深与视角决定第一次扫码能否成功

一、一台售货机上，扫码要干四件事

支付是最高频的一件：支付宝、微信付款码是屏幕码，亮度、刷新率、贴膜都会影响识读，失败一次往往就是放弃购买。会员与券码多是几十秒刷新一次的动态码，必须在这个窗口内读完。取货核销出现在预点单、办公室无人柜和自提柜上，纸码与屏幕码混用。运维则要读货道的 Data Matrix 和汉信码——尺寸小、对比度低，是整台机器上最难读的一类。

二、现场三个硬难点

玻璃反光与污渍。支付窗外通常还有一层钢化玻璃或亚克力，白天灯光、夜间灯箱都会形成亮斑，指纹和冷凝水进一步削弱信号。模组要能在 0~100,000 LUX 环境光下工作，才不会"白天好用、晚上扫不出"。

屏幕码比纸码难读。自动亮度、防窥膜、屏幕老化会把对比度压得很低。F4100 的打印对比度指标 ≥20%，配 4000K 暖白补光，在弱对比下仍能稳定出码；但安装角度过斜时，反光依旧会盖过码本身。

昼夜温差与半户外机型。园区、车站的机器夏天机内闷热、冬天屏幕响应慢，工作温度覆盖 -20℃~+60℃、湿度 5%~95%（无凝结）的模组，才不用按地区备两套配置。

三、F4100 的关键参数

项目	参数
图像传感器	800×600 CMOS，4000K 暖白 LED 补光
识读码制	QR、Data Matrix、PDF417、汉信码、AZTEC、Maxicode；一维 EAN/UPC/Code 39/93/128/GS1 等
识读精度	一维 ≥3.3 mil，二维 ≥5 mil
典型景深	30~250 mm（支付码）；40~200 mm（EAN-13 13 mil）
打印对比度 / 视场角	≥20%；±65°、±50°
通讯接口	USB、TTL232、RS232
尺寸 / 重量	65×61.2×37.5 mm / 30 g
供电与功耗	5V，工作 120 mA，启动 240 mA
工作环境	-20℃~+60℃，5%~95% RH，0~100,000 LUX

对售货机最直接的是三个数：30~250 mm 的支付码景深决定窗口能做多厚，±65°/±50° 视场决定顾客能偏多少角度，120 mA 工作电流决定它能否与主控共用一路电源。

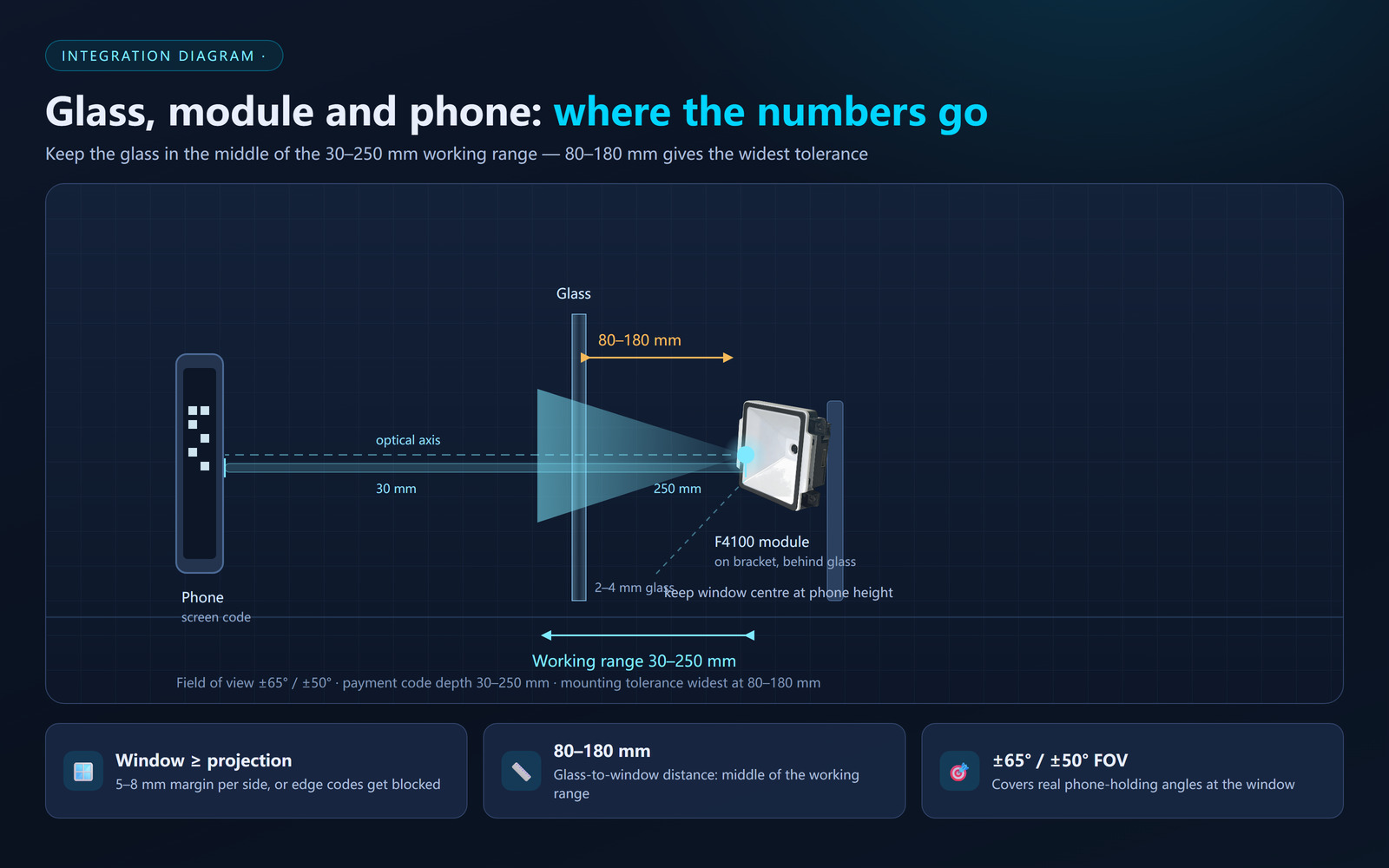

安装剖面：模组固定在玻璃内侧支架，窗口中心对齐顾客持机高度，光路落在 30~250 mm 景深内

四、集成时要定的四件事

① 窗口匹配视场。距离越远覆盖越大，开窗小于视场在玻璃上的投影，边缘的码会被机壳挡住；开得太大又容易进灰和杂光。经验是各边多留 5~8 mm。

② 安装距离取景深中段。30~250 mm 两端都临界：太近过曝，太远解码变慢。玻璃外表面到模组窗口定在 80~180 mm，容错最大。

③ 触发方式跟主控配合。顾客主动出示码用自感应，抬手即读；流程要严格同步的（先选商品再出码）用 TRIG，由主控决定何时开始读。

④ 接口按主控板选。USB 配安卓主板和工控机，TTL232 配单片机，RS232 适合长线与老主控。同一款模组三种配置，先定主控再定接口。

五、F4100、XL-B4、E600 怎么选

F4100 是"空间够、好安装"的选择：800×600 传感器、30 g、景深覆盖 30~250 mm，适合还要读 Data Matrix 与汉信码的售货机和自助终端。 XL-B4 走超薄路线，正面仅 41×22.99 mm，适合立柱查价机这类开孔受限的设备，景深更偏中近距离。 E600 面向集成度更高的自助设备与闸机。三款差异可直接对照 全型号参数速查表，或让技术部按面板尺寸出安装图。

六、上线前的检查清单

• 门店灯光、夜间灯箱、阳光直射各测 50 次，记录失败率而不是"能不能扫"；
• 低亮度手机、贴防窥膜的手机、老机型各测一轮，屏幕码问题多出在这三类；
• 确认玻璃外表面到窗口落在 80~180 mm，窗口中心与持机高度齐平；
• 纸码与屏幕码分别配置码制，别关掉 Data Matrix——货道标签会读不出来；
• 连续跑 72 小时，观察机内温升与识读速度是否衰减。

七、结语

售货机的扫码窗很小，却决定了顾客能不能顺利付钱、顺利取货。选型时真正要看的不是像素数字，而是景深是否覆盖你的窗口厚度、视场是否覆盖顾客的持机角度、弱光低对比下还能不能稳定出码。把面板尺寸、安装距离和要读的码发给我们，可以安排样机实测。
