XL-B4 嵌入式识读引擎：自助查价机的商品码识读方案
查价机是门店里最"不挑人"的设备：顾客拿着商品随手一放，就该看到价格、库存和促销。 XL-B4 把 640×480 的识读核心装进 41×22.99 mm 的正面机身，内置红外感应，物体靠近自动读码，适合嵌入立柱式、壁挂式和台面式查价终端。

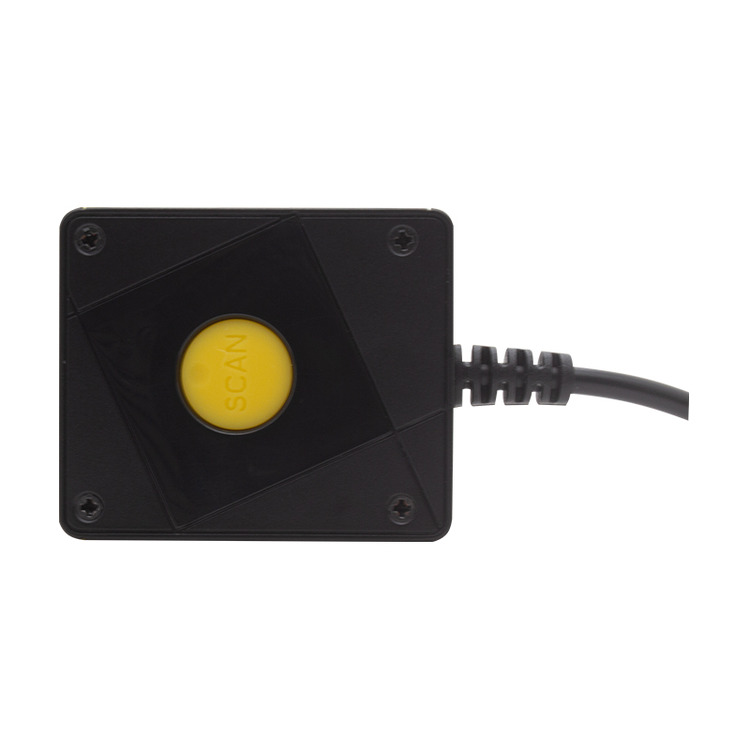

XL-B4 · 正面 41×22.99 mm、整机 90 g，26 mm 孔距固定，嵌入面板即用
一、查价机为什么更适合嵌装模组
立式查价机、试衣间查询屏、卖场自助查询台的共同点是面板窄、外观要求平、每天被顾客碰上百次。 外挂扫码枪会凸出面板，线缆外露，还容易被拽掉；嵌入一块识读引擎后，扫描窗成为面板的一部分， 没有活动件、没有外露线，清洁时一块布擦过去就行，批量装机也更省工时。
二、门店现场的三个真实难点
光线比办公室复杂得多
卖场里有射灯、灯带、临街橱窗的自然光，标签还可能覆膜反光。XL-B4 的环境光照度范围是 0~100,000 LUX，打印对比度 ≥20% 即可识读，货架上常见的纸质标签、热敏价签都能稳定出码。
顾客不会把条码摆正
商品横放、竖放、斜着推过去都算正常使用。模组的旋转灵敏度 360°、倾斜与偏转各 ±50°， 识读景深 40~300 mm；EAN-13（12 mil）在 60~220 mm 内可读，会员码、电子券这类屏幕二维码 （10 mil）在 40~140 mm 内可读，顾客不必刻意对准窗口。
一天几千次，模块要能自己醒来
查价机没有收银员按键，必须"来物即读"。XL-B4 内置红外感应，感应距离 140 mm， 物体靠近自动触发；待机电流 30 mA，工作电流 220 mA，整机功耗 1.2 W，长期通电也不必担心发热。
三、关键参数一览
| 项目 | 参数 |
|---|---|
| 图像传感器 | CMOS 640×480 |
| 识读精度 | ≥5 mil |
| 识读景深 | 40~300 mm（EAN-13 12 mil：60~220 mm） |
| 环境光照度 | 0~100,000 LUX |
| 旋转 / 倾斜 / 偏转 | 360° / ±50° / ±50° |
| 红外感应 | 感应距离 140 mm |
| 供电与功耗 | DC 5 V，工作 220 mA，待机 30 mA，最大 1.2 W |
| 结构尺寸 | 正面 41×22.99 mm，侧面 48.8×26 mm，90 g，孔距 26 mm |
| 工作环境 | -20~+60℃，5%~95% 无凝结 |
| 识读码制 | QR、Data Matrix、PDF417、Aztec、汉信码、GM 码；Code 128、EAN-13/8、Code 39、UPC、Codabar、China Post 等 |
四、装进查价机的四个设计要点
视窗别用两层玻璃
扫描窗优先选单片高透光面板，双层结构容易在强光下产生重影；窗口与镜头之间留 3~5 mm 间隙， 避免面板受压时顶到镜头。窗口开孔略大于视场，边缘做圆角，减少磕碰。
把常用扫码高度放进景深
查价机的扫码面通常在离地 900~1100 mm，顾客把商品贴近窗口，实际读码距离多在 60~180 mm， 正好落在 40~300 mm 的景深中段。镜头略向下倾斜 10°~15°，可以让标签面和窗口更平行。
红外窗口单独开孔
红外感应距离 140 mm，属于"靠近即触发"。感应窗不要被面板遮住，也不要正对射灯或阳光， 否则会出现无人也连续触发、屏幕反复刷新。把感应窗与扫描窗分开开孔，并在结构上做一小段遮光檐即可。
配置项一次配好再出厂
量产前把码制开关、前缀后缀、蜂鸣与补光策略按门店的 POS 规则配置好，支持固件升级， 后续换码制或改输出格式不用拆机。查价机通常只回传商品条码，前缀后缀保持干净最省事。
五、同类型号怎么选
需要更高分辨率、同时接 USB / TTL232 / RS232 的设备，可以看 F4100（800×600 CMOS，65×61.2×37.5 mm）； 结构空间只有指甲盖大小、用 TTL 或 USB 直连主板的，可以看 XL-M100P（21.7×7.2×9 mm）； 面板要求极薄、只有 11.9 mm 安装深度的，可以看 E600。 查价机这类"面板齐平 + 红外唤醒 + 中距离读码"的场景，XL-B4 的尺寸与感应距离更对位。 更细的差别见 全型号参数速查表。
六、落地前的确认清单
① 面板材质与厚度、开孔尺寸是否按 41×22.99 mm 预留；② 顾客常用扫码距离是否落在 40~300 mm； ③ 门店最暗与最亮位置的照度；④ 是否需要读手机屏幕上的会员码或电子券； ⑤ 主控接口与输出格式；⑥ 是否需要定制外壳、线长或固件。
