XL-F24MINI-NFC 超薄嵌装扫码器：自助终端应用场景与接口文档
自助设备面板越做越薄，留给扫码模块的位置常常只有名片大小。 XL-F24MINI-NFC 把 640×480 识读核心压进 16 mm 机身，面板 53.5×36 mm、不到 15 g，可嵌进收银台面、自提柜和查询终端；NFC 选配，可与扫码共用一块面板。

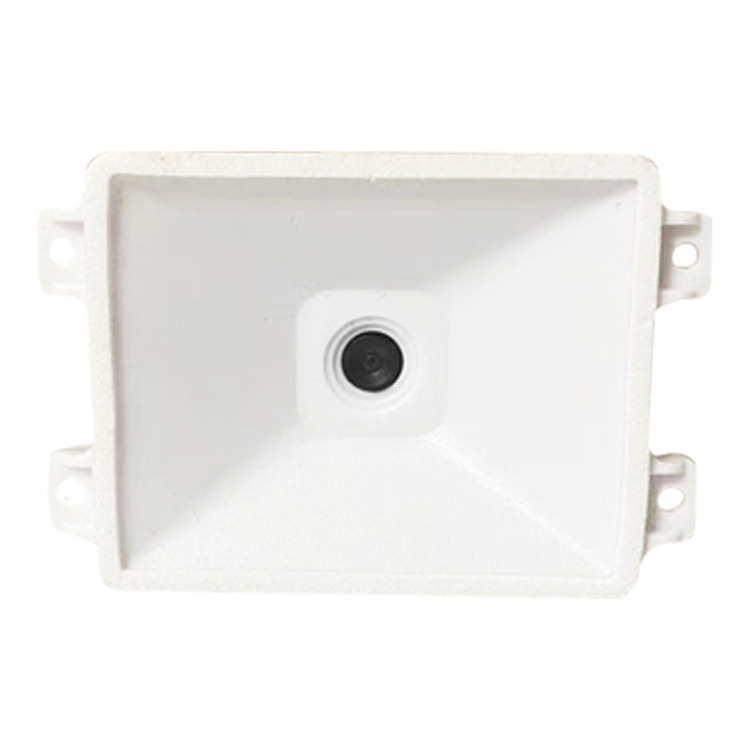

XL-F24MINI-NFC · 面板 53.5×36 mm、厚 16 mm，嵌入设备面板即用
一、为什么这类设备更适合嵌装而不是外挂
自助终端、柜体和收银台都要求面板平整、防尘、不挡手。外挂扫码枪占台面、容易被碰掉； 嵌装把扫描窗变成面板的一部分，手机或商品一放就读；顶部 EVA 泡棉压紧后减少进灰，适合批量装机。
二、六类典型应用场景
支付终端与收款盒
微信支付码景深 12~200 mm、退款码 40~65 mm，不必刻意对准；运动容差 ≥80 cm/s，手抖也能出码。
电商自提柜与快递柜
取件码、二维码开箱都在小面板上，16 mm 厚度不必为模组留大块空间；支持无背光屏幕条码。
储物柜与寄存柜
商场、车站寄存柜用二维码或会员码开关箱门，扫码窗与柜面齐平，不刮碰行李。
自助查询与排队叫号
取号机、查询机常只有一条窄边，53.5×36 mm 面板正好嵌入；74°×58° 视场角不必精确对准。
智能家居与门禁面板
选配 NFC 支持 ISO14443 TypeA/B 与 M1，读卡 0~4 cm，访客码与实体卡可共用一台设备；输出可选十进制或十六进制、正反向。
自动售货机与小型自助设备
售货机、充电柜面板更窄，模组不到 15 g，四角螺钉固定即可。
三、识读性能：小窗口也要读得快
640×480 CMOS、30 fps；视场 74°×58°；精度 1D ≥5 mil / 2D ≥10 mil；反差 ≥25%； 旋转 360°、倾斜与偏转各 ±60°；6500K 白光 LED。付款码、商品码、取件码与屏幕码贴近即读。
四、接口、码制与 NFC 选配

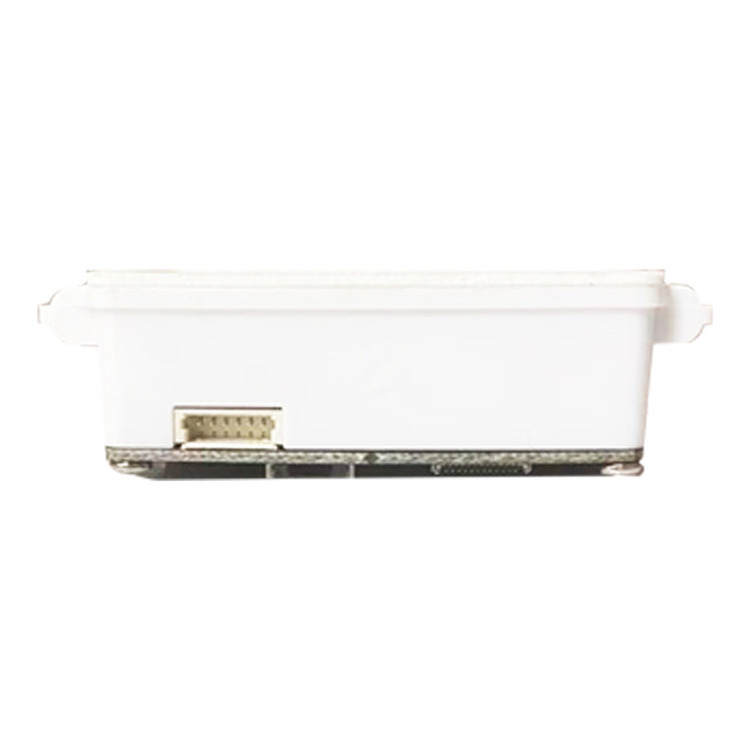

供电 DC 3.3~5 V（±5%）、140 mA @5 V。通讯可选 HID-KBW（默认）、HID-POS、USB 虚拟串口、TTL232， 见接口选型；主接口 6 pin/1.0 mm，副接口 6/12 pin/0.5 mm。
默认开启 EAN13/8、UPC、Code128/39/93、CodaBar、QR、PDF417、DataMatrix；ITF、Code11、MSI 默认关闭，可按项目开启。 NFC 选配支持读扇区与读块。
五、结构、环境与集成要点
53.5×36×16 mm、不到 15 g、ABS，四个 Ø2.2 mm 孔；工作 -20~60℃、存储 -40~70℃，5%~95%RH 不凝结； 5~200 Hz、10 Grms 三轴 1.5 小时振动，静电防护接触 ±6 kV、空气 ±12 kV。
按 2D 图开孔、四角螺钉固定；窗口与面板平齐，避开遮挡与强反光；排线背面引出、留弯折半径。 支付项目开 HID-POS 或虚拟串口，需要刷卡再选 NFC。
