XL-P168-NFC 桌面支付盒子：收银台扫支付码、读 NFC 卡

收银台上要读两样东西：顾客手机里的支付码，和会员卡、储值卡、就诊卡。多数门店靠一台扫码枪加一台读卡器，两套线、两次对位。 XL-P168-NFC 把支付码识读与 NFC 读卡装进同一个桌面盒子，一次摆放就能读两种凭证。

XL-P168-NFC · 桌面立式楔形，140×80×100 mm，正面黑色斜面 + 方形扫描窗

一、为什么「一窗两读」更适合收银台

柜台空间有限，收银员最怕来回换设备。把 NFC 线圈和扫码窗放进同一台立式盒子，顾客把手机或卡面往窗口一放即可； 扫描窗朝上、机身倾斜，顾客自己就能对准，收银员不必伸手去扶。支付与读卡结果都有语音播报，忙时不用盯着屏幕确认。

二、五类典型使用场景

便利店与社区超市

支付码景深 12~200 mm，手机举高放低都能读；会员卡贴一下即可完成积分或储值扣款，收银动线不用中断。

药店与连锁门店

窗口同时要核销处方码、扫支付码、读会员卡，一台设备解决，台面不再摆三台终端。

快餐与茶饮柜台

立式楔形占地小，取餐口、杯架旁边也放得下；高峰期连续读码不卡顿，扫码与读卡互不打断。

医院收费与报告打印

就诊卡、健康卡走 NFC，手机支付走扫码，同一窗口完成挂号缴费与取报告，减少排队时的重复操作。

票务、场馆与展会

电子票与优惠券大多在手机屏幕上，屏幕码同样稳定识读；实体卡、工作证贴近即读，入场核验更快。

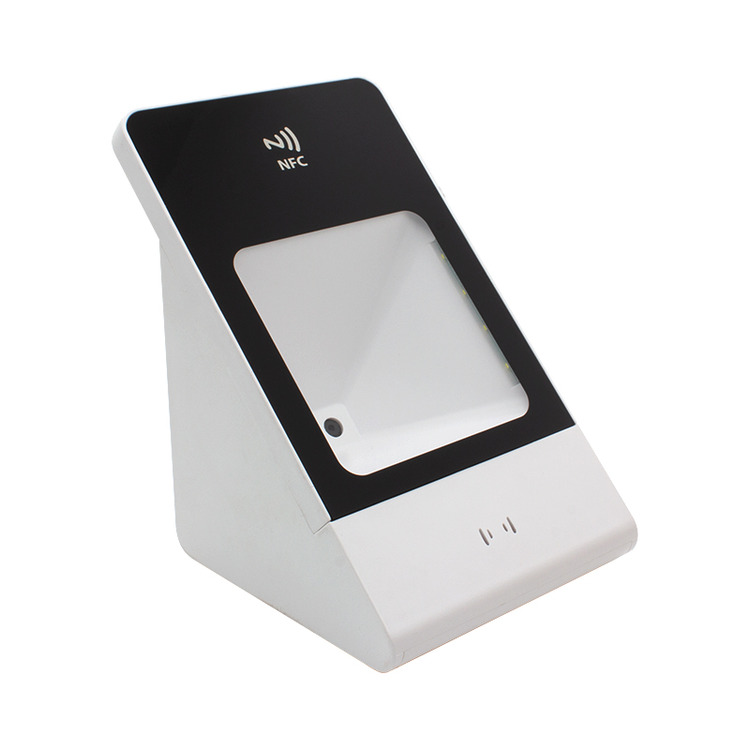

同一个窗口完成支付码识读与 NFC 读卡，顾客不必换手

三、识读与 NFC 的关键参数

识读核心为 640×480 CMOS、30 FPS，配 6500 K 白光 LED 补光，水平 74°、垂直 58° 视场角，旋转 360°、倾斜与偏转各 ±60°。 支付码景深 12~200 mm，退款码 40~65 mm；识读精度 1D ≥5 mil、2D ≥10 mil；运动容差 ≥80 cm/s，手机屏幕上翻动的码也能跟上。 EAN13、CODE128、CODE39、QR、PDF417、DataMatrix 等码制默认开启，交叉二五码、MSI 等默认关闭，可按项目要求开通。

NFC 支持 Mifare 系列兼容卡、ISO/IEC14443A 标准卡与 NFC 手机，可设连续读卡或命令读卡，并支持添加前后缀与结束符， 收银软件拿到的卡号可以直接入库比对。

四、结构、供电与接口

整机 140×80×100 mm、195 g，ABS 外壳，底部防滑硅胶垫，扫码时不会被推着走。供电 5 V 1 A，工作电流 360 mA、待机 160 mA。 通讯可选 HID-KBW（默认免驱，插上即按键盘输出）、HID-POS、USB 虚拟串口与 TTL232，接 POS 机、收银一体机或工控机都能直接用。 整机符合 IP54 防护，可承受 1.5 m 自由跌落，工作温度 -20℃~60℃。

五、和嵌入式模组怎么选

收银台、窗口是现成的，加一台桌面盒子最快：不改结构、不动机箱，USB 插上就能用。 自助机、闸机、柜体的面板要平整，就该选嵌入式方案——F21-NFC 适合常规嵌入， XL-F24MINI-NFC 更薄，面板只有 53.5×36 mm。判断标准很简单：设备有没有留给模组的开孔位。

背面通讯接口，USB 接入收银机后默认按 HID-KBW 输出

六、选型前先确认三件事

第一，要读哪种码：微信、支付宝付款码，退款码，还是券码与自提码，景深与默认码制开关并不相同； 第二，要读哪种卡：Mifare 兼容卡、ISO14443A 标准卡还是手机 NFC，直接决定读卡模式； 第三，收银软件怎么接：走键盘口最省事，要解析卡号或做二次开发就走虚拟串口。这三点确认完，型号基本就定了。

完整参数与结构图见 XL-P168-NFC 产品彩页。 如果项目同时要读支付码和卡，把码源、台面尺寸与收银软件接口发给我们，先寄样实测再定型号。
