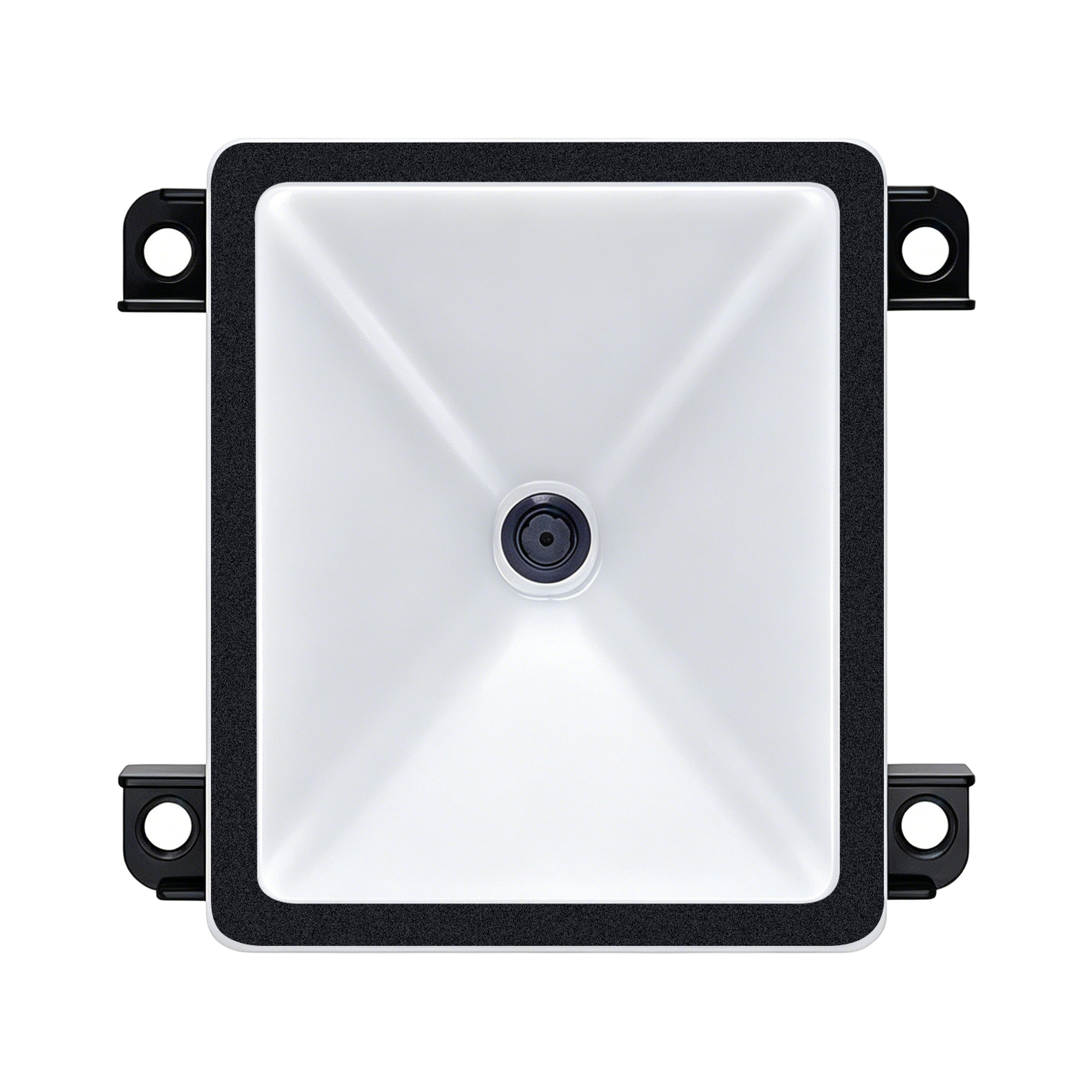

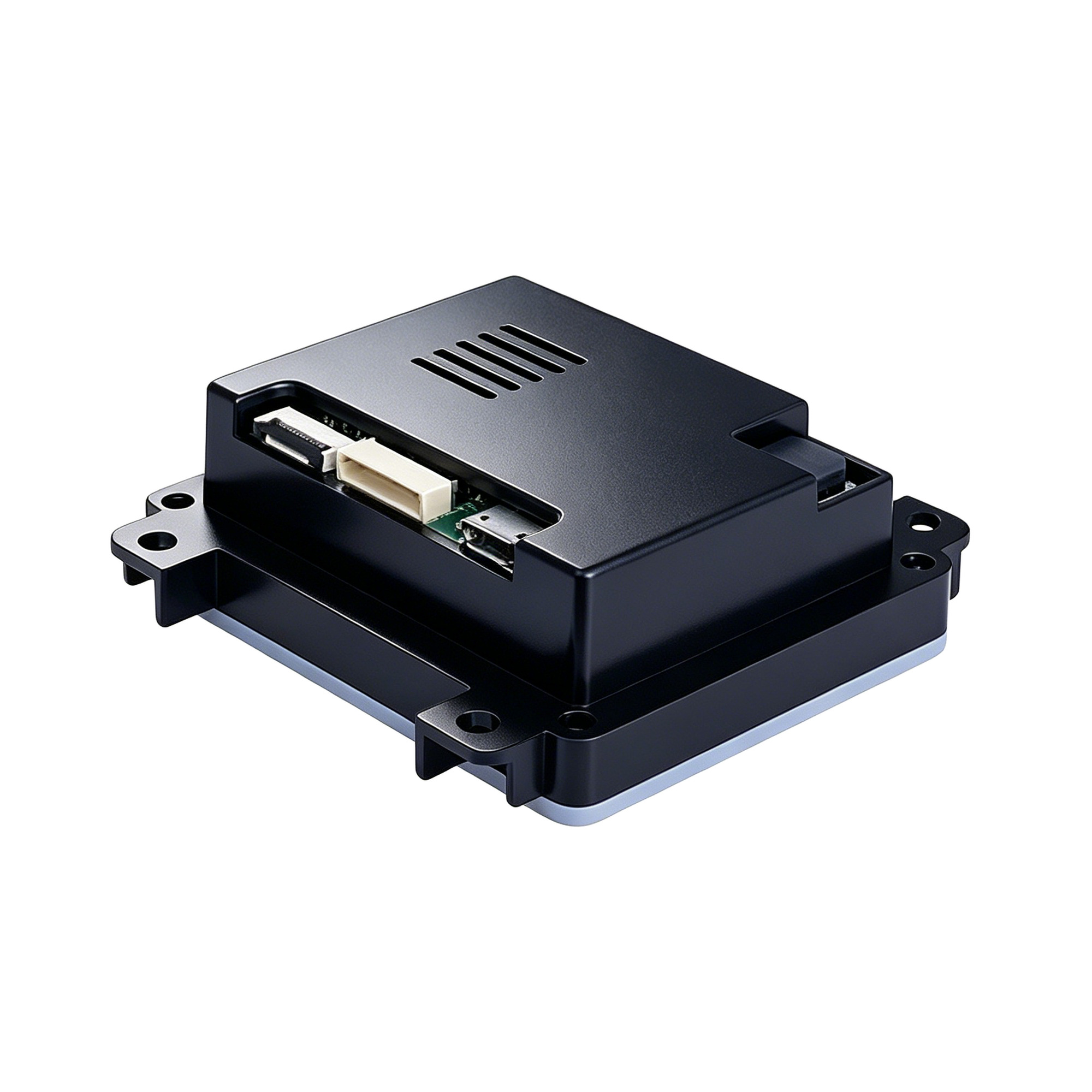

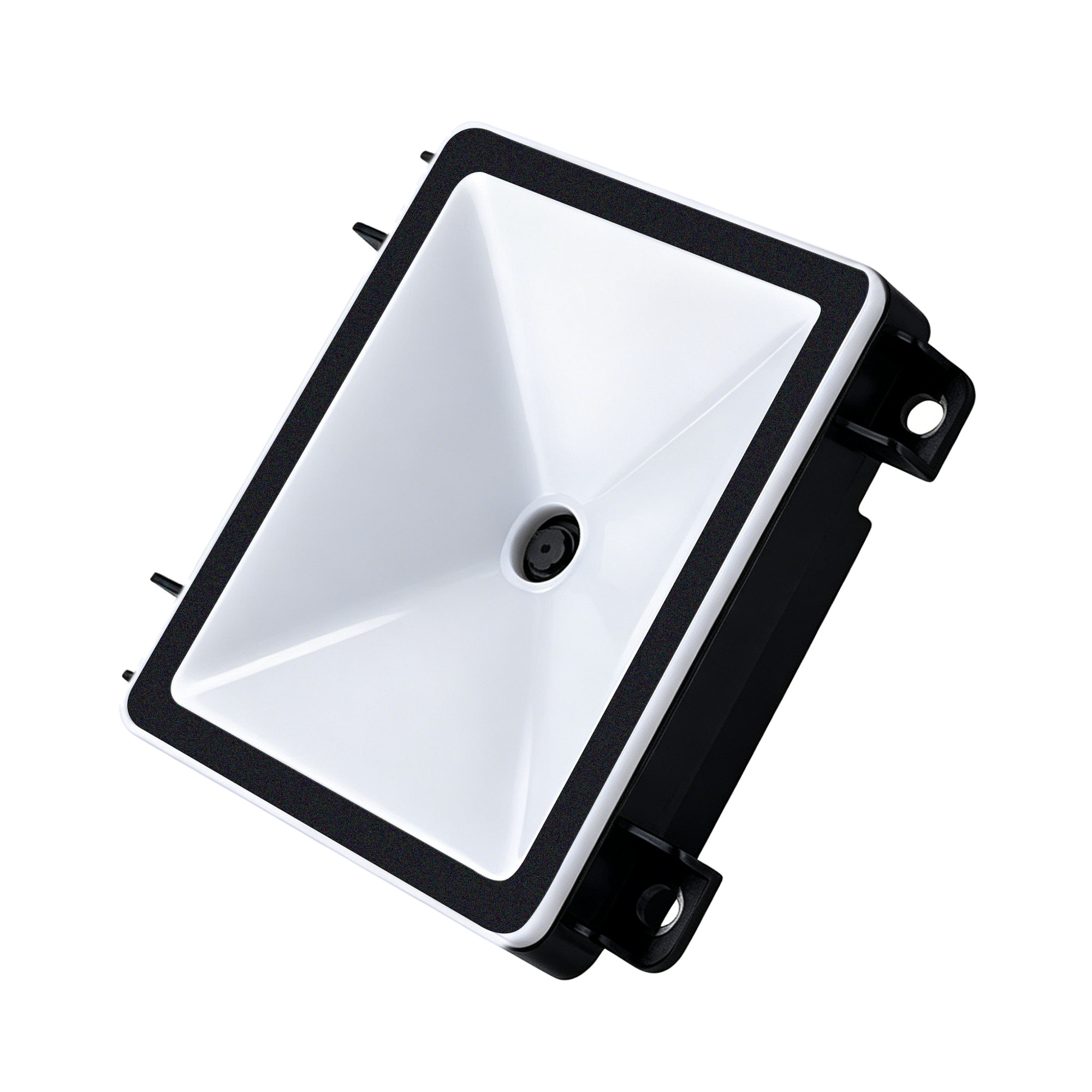

F42-NFC

嵌入式 NFC 识读模组，条码识读与 NFC 读卡一体化设计。F42-NFC 采用 680×480 CMOS 传感器，识读精度 4 mil，视场角水平 74.8°、垂直 46.2°，旋转 360°、倾斜 ±50°、偏转 ±50° 都能稳定解码；NFC 读卡距离 0~40 mm、天线频率 13.56 MHz，兼容 S50/S70/NTAG/复旦 M1/Desfire 等卡片。识读景深 QR(15mil) 25~140 mm、EAN13(13mil) 25~150 mm、PDF417(6.67mil) 40~90 mm、微信码 45~200 mm。提供 USB（HID/CDC/HIDPOS）、TTL232、RS232 接口，支持按项目需求更换摄像头模组；外观 61.5×65×18.5 mm、重量仅 20 g，DC 5.5~3.3 V 供电、平均电流 300 mA @ 5 V、典型功耗 1.5 W。适用于门禁闸机、智能柜锁、自助终端、零售收银、身份核验与物流分拣等需要同时扫码与刷卡的场景。

• 识读精度 4 mil，680×480 CMOS 传感器
• 扫码与 NFC 读卡一体化设计，一台模块同时处理两种业务
• 视场角 水平 74.8° / 垂直 46.2°；符号反差 ≥20%
• 识读角度：旋转 360°、倾斜 ±50°、偏转 ±50°
• 环境光照 0 ~ 100,000 LUX；正白 LED 照明、蓝色 LED 指示、蜂鸣器提示
• NFC 读卡距离 0~40 mm，天线频率 13.56 MHz
• 支持卡片：S50、S70、NTAG 213/215、Mifare-UltraLight、复旦 M1、Desfire EV1/EV2/EV3、Mifare plus 2K/4K、SR176、15693
• 识读景深：QR(15mil) 25~140mm、EAN13(13mil) 25~150mm、微信码(15mil) 45~200mm、PDF417(6.67mil) 40~90mm
• 接口：USB（HID / CDC / HIDPOS）、TTL232、RS232
• 支持按项目需求更换摄像头模组，适配不同场景
• 2D 码制：PDF417、QR Code、Data Matrix、Aztec、Micro QR、MaxiCode、HanXin、Grid Matrix、Code16K、Code49 等
• 1D 码制：Code 128、EAN-13、EAN-8、Code 39、UPC-A、UPC-E、Codabar、ITF、ISBN、Code 93、UCC/EAN-128、GS1 Databar 等
• 输入电压 DC 5.5 ~ 3.3 V；平均电流 300 mA @ 5 V
• 典型功耗 1.5 W；配 USB 数据线
• 外观尺寸 61.5 × 65 × 18.5 mm（长 × 宽 × 高）；重量 20 g
• 工作温度 -20℃ ~ +50℃；存储温度 -40℃ ~ +60℃
• 工作湿度 5% ~ 95%（不凝结）
• 核心自主研发解码算法，各类物品条码快速识读
• 解码板与摄像头一体化集成，结构紧凑、安装方便
• 适用于门禁闸机、智能柜锁、自助终端、零售收银、身份核验、物流分拣
