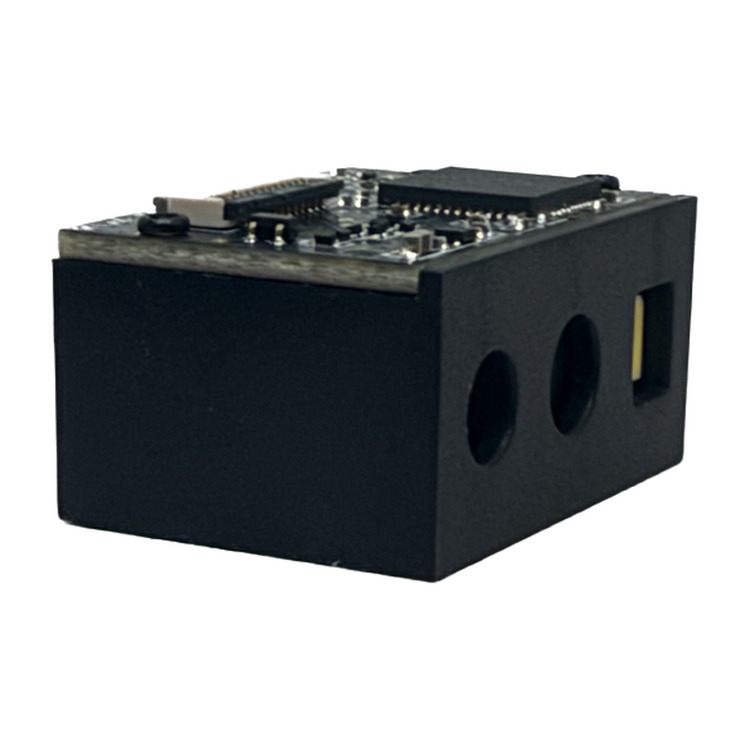

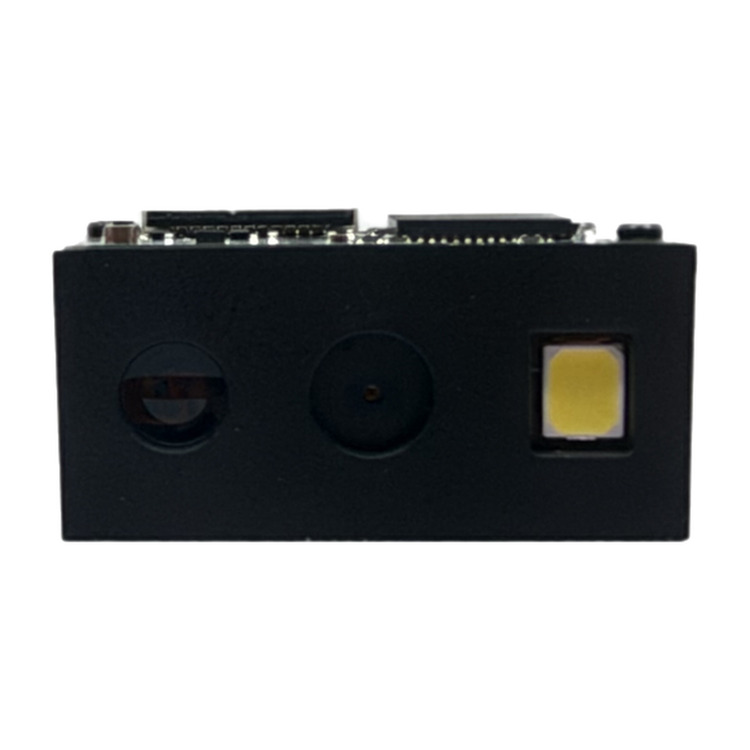

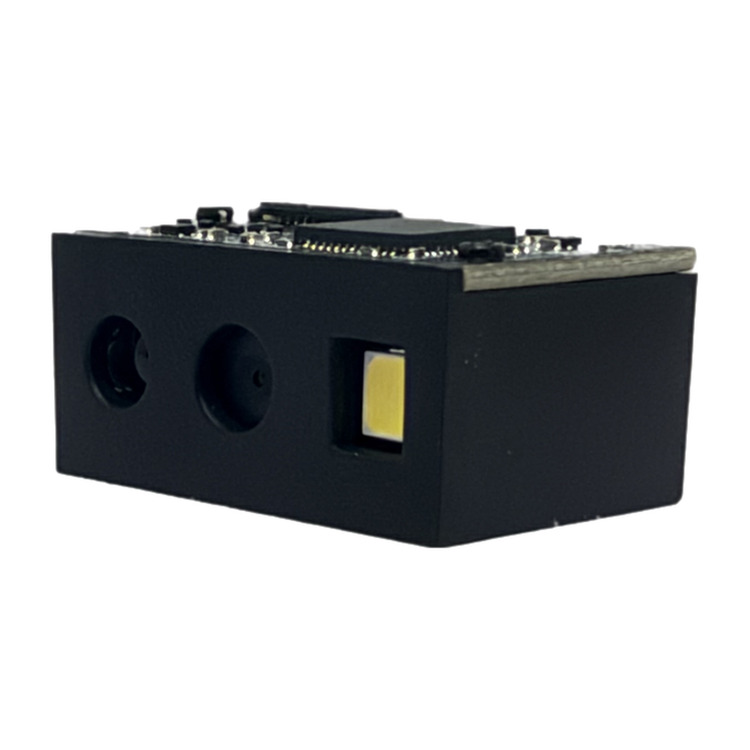

XL-M3609

小尺寸、轻量化的识读模组。XL-M3609 采用 800×600 CMOS 传感器，白光补光 LED 配红光 LED 瞄准，视角覆盖水平 43°、垂直 33°；识读精度一维 ≥3 mil、二维 ≥7.5 mil，符号反差 ≥20%，旋转 360°、倾斜 ±60°、偏转 ±60° 都能稳定解码。最远识读 Code128(15.42mil) 可达 515 mm、EAN13(12.39mil) 420 mm，近距离 Code39(5.42mil) 也能从 75 mm 起读。能读损坏、扭曲、脏、模糊、彩色、反光、褶皱、不完整与折叠的一维/二维码，识读模式支持手动、命令触发、感应与连续四种。外观仅 21.6×14.5×11.25 mm、重量不到 10 g，电压 +3.3V DC ±5%，USB 模式工作电流 ≤215 mA、待机 ≤30 mA，UART 模式工作 ≤206 mA、待机 ≤22 mA、休眠 ≤15 mA；接口给 TTL-UART 与 USB-KBW/POS/VCP，出厂默认 USB-HID，可用设置码切换。体积小巧、结构紧凑、易于装入扫描产品，适用于平板电脑、计数机、数据采集器、PDA、环形扫描仪、手持式扫描仪等。

• 体积小巧、结构紧凑、重量轻，易装入扫描产品
• 800×600 CMOS 传感器，白光补光 LED + 红光 LED 瞄准
• 视角 水平 43° / 垂直 33°；识读精度 一维 ≥3 mil、二维 ≥7.5 mil
• 符号反差 ≥20%；旋转 360°、倾斜 ±60°、偏转 ±60°
• 识读景深：Code128(15.42mil) 40~515mm、EAN13(12.39mil) 45~420mm、QR(15.42mil) 40~250mm
• 识读景深：PDF417(7.08mil) 55~175mm、DM(10.42mil) 70~120mm、Code39(5.42mil) 75~170mm
• 支持损坏、扭曲、脏、模糊、彩色、反光、褶皱、不完整、折叠的 1D/2D 条码
• 识读模式：手动 / 命令触发 / 感应 / 连续 四种
• 2D 码制：QRCode(Mode1,Mode2)、PDF417、DataMatrix、MicroPDF417、MicroQR、HanXin、Aztec、Maxicode 等
• 1D 码制：Code128/39/32/93、EAN13/8、UPC_A/E、ISBN13、ISSN、ITF25、RSS 系列等；复合码 GS1 Composite
• 接口 TTL-UART、USB-KBW/POS/VCP；出厂默认 USB-HID，设置码可切换
• 对外提供 LED 提示与蜂鸣器提示接口（BEEP / DLED 引脚）
• +3.3V DC ±5%；USB 工作 ≤215mA/待机 ≤30mA，UART 工作 ≤206mA/待机 ≤22mA/休眠 ≤15mA
• 21.6 × 14.5 × 11.25 mm、重量 <10 g；标准 12 PIN 连接器（0.5mm 间距）
• -20℃~60℃ 工作、-40℃~70℃ 存储、5%~95%RH 不凝结
• 震动 5~200Hz/10Grms/3axes/1.5Hr；1.2m 跌落至水泥地面；热冲击 24 周期
• 适用于平板电脑、计数机、数据采集器、PDA、环形扫描仪、手持式扫描仪
